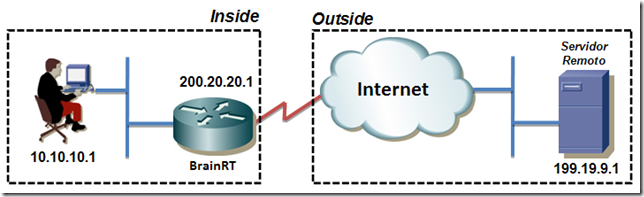

No segundo post sobre NAT, será mostrada a configuração do NAT estático, onde o usuário por trás de BrainRT, irá acessar o servidor remoto 199.19.9.1. Neste exemplo, o host interno 10.10.10.1 será representado globalmente pelo IP 200.20.20.3. Este tipo de NAT é muito útil quando um host necessita ser acessado de fora da organização. Esta configuração gera uma entrada permanente na tabela NAT, que associa o IP interno 10.10.10.1 ao IP global 200.20.20.3.
Configuração:
Abaixo, está a configuração de BrainRT:
!– Estabelecendo a tradução estática do IP inside local 10.10.10.1 ao inside global 200.20.20.3
ip nat inside source static 10.10.10.1 200.20.20.3
!– Configurando a interface ‘inside’
interface FastEthernet0/0
ip address 10.10.10.254 255.255.255.0
!—Apontando a LAN da organização, na qual encontram-se os IP’s que devem ser traduzidos
ip nat inside
!– Configurando a interface ‘outside’
interface FastEthernet0/1
ip address 200.20.20.1 255.255.255.248
!—Apontando a rede outside, na qual o os endereços traduzidos devem ser enviados
ip nat outside
Agora vamos aos testes!
1º) Vejamos a tabela NAT em BrainRT após a configuração; observe a associação estática entre os IP’s ‘inside local’ e ‘inside global’:
BrainRT#show ip nat translations
Pro Inside global Inside local Outside local Outside global
— 200.20.20.3 10.10.10.1 — —
BrainRT#
2º) Agora, após um ping ao servidor remoto:
BrainRT#show ip nat translations
Pro Inside global Inside local Outside local Outside global
icmp 200.20.20.3:512 10.10.10.1:512 199.19.9.1:512 199.19.9.1:512
— 200.20.20.3 10.10.10.1 — —
BrainRT#
3º) Adicionalmente, vejamos após o acesso telnet ao servidor:
BrainRT#show ip nat translations
Pro Inside global Inside local Outside local Outside global
tcp 200.20.20.3:1624 10.10.10.1:1624 199.19.9.1:23 199.19.9.1:23
— 200.20.20.3 10.10.10.1 — —
BrainRT#
4º) Agora, com acesso SSh:
BrainRT#show ip nat translations
Pro Inside global Inside local Outside local Outside global
tcp 200.20.20.3:1624 10.10.10.1:1624 199.19.9.1:23 199.19.9.1:23
tcp 200.20.20.3:1626 10.10.10.1:1626 199.19.9.1:22 199.19.9.1:22
tcp 200.20.20.3:1627 10.10.10.1:1627 199.19.9.1:22 199.19.9.1:22
tcp 200.20.20.3:1628 10.10.10.1:1628 199.19.9.1:22 199.19.9.1:22
— 200.20.20.3 10.10.10.1 — —
BrainRT#
Como podemos observar neste exemplo, um IP interno foi associado estaticamente a um IP dentro de um range válido, na mesma subrede da interface outside de BrainRT.
Dúvidas, verifique o primeiro post sobre NAT. Logo mais a parte 3! =D
Espero que tenha ajudado. Até breve!
