Após o post teórico sobre o VTP, vamos ver como configurar este protocolo, e assim aproveitar a administração centralizada das VLANs.
Para o VTP funcionar todos os switches (que forem participar do domínio) devem ter o mesmo nome de domínio VTP e rodar a mesma versão do protocolo. Além disso precisamos definir o Server e os Clients e garantir que exista ao menos um link trunk entre eles (não precisam estar diretamente conectados).

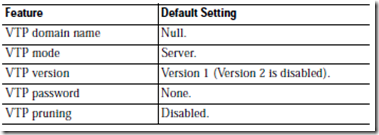

Por padrão os switches vêem com as seguintes opções:
Lembre-se que é recomendado colocar o switch em modo Transparent (zerar o número da revisão), antes de adicioná-lo a rede como Client ou Server, quando usando VTP.
Exemplo: Configuração VTP Server
!Entre no modo de configuração global
BrainSW01#config terminal
!Defina o switch como VTP Server
BrainSW01(config)#vtp mode server
!Coloque um nome no domínio
BrainSW01(config)#vtp domain brainwork
!Opcional, mas recomendado, crie um senha para o domínio
BrainSW01(config)#vtp password cisco123
!Opcionalmente podemos usar a versão 2
BrainSW01(config)#vtp version 2
BrainSW01(config)#end
BrainSW01#Configuração VTP Client
BrainSW02#config terminal
BrainSW02(config)#vtp mode client
BrainSW02(config)#vtp domain brainwork
BrainSW02(config)#vtp password cisco123
BrainSW02(config)#vtp version 2
BrainSW02(config)#end
BrainSW02#
Antes de habilitar a versão 2, verifique se todos os switches suportam esta versão. E para configurar o VTP Pruning basta digitar vtp pruning no VTP Server.
Após estas configurações basta criar as VLANs no VTP Server que automaticamente elas serão propagadas para os clients.
Verificando a configuração
Para verificar o funcionamento do VTP podemos usar os comandos show vtp status, show vtp counters e show vtp password.
BrainSW01#show vtp status
VTP Version : running VTP2
Configuration Revision : 49
Maximum VLANs supported locally : 1005
Number of existing VLANs : 9
VTP Operating Mode : Server
VTP Domain Name : brainwork
VTP Pruning Mode : Disabled
VTP V2 Mode : Enabled
VTP Traps Generation : Enabled
MD5 digest : 0xEE 0x75 0x7E 0xAC 0x14 0x06 0xB7 0xD1
Configuration last modified by 10.10.1.1 at 4-6-09 13:17:32
Local updater ID is 10.10.1.1 on interface Vl10 (lowest numbered VLAN interface found)
BrainSW01#BrainSW01#show vtp counters
VTP statistics:
Summary advertisements received : 1756
Subset advertisements received : 0
Request advertisements received : 0
Summary advertisements transmitted : 5305
Subset advertisements transmitted : 0
Request advertisements transmitted : 0
Number of config revision errors : 0
Number of config digest errors : 0
Number of V1 summary errors : 0VTP pruning statistics:
Trunk Join Transmitted Join Received Summary advts received from
non-pruning-capable device
—————- —————- —————- —————————
Fa0/9 0 0 0
Fa0/24 0 0 0
BrainSW01#BrainSW01#show vtp password
VTP Password: cisco123
BrainSW01#
Até a próxima.
