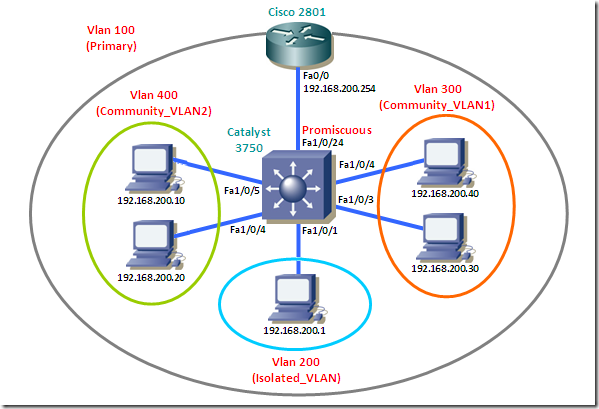

Anteriormente publicamos um post sobre PVLAN, que descrevia os conceitos deste recurso. Agora será mostrada uma configuração básica, usando 5 estações de trabalho, 1 router Cisco 2801 e um switch Cisco Catalyst 3750. Abaixo está a topologia proposta para esta configuração.
Nesta configuração, a subrede 192.168.200.0/24 será segmentada em 3 subdomínios, identificados pelas PVLANs 200, 300 e 400, e a PVLAN 100 como primária:
VLAN 100: PVLAN primária das PVLANs 200, 300 e 400.
VLAN 200: PVLAN secundária do tipo isolada. A esta estará conectado o host 192.168.200.1 (Fa1/0/1).
VLAN 300: PVLAN secundária do tipo comunidade. A esta estarão conectados os hosts 192.168.200.30 (Fa1/0/3) e 192.168.200.40 (Fa1/0/2).
VLAN 400: PVLAN secundária do tipo comunidade. A esta estarão conectados os hosts 192.168.200.10 Fa1/0/5) e 192.168.200.20 (Fa1/0/4).
O Cisco router 2801 (192.168.200.254), estará conectado a porta promíscua Fa1/0/24, pois será o gateway da rede.
Configuração do switch 3750:
!- O VTP não suporta PVLANs, portando o switch deve
!- operar em modo transparente
vtp mode transparent
!
!- Criando a PVLAN 200
vlan 200
name Isolated_VLAN
!- Definindo a PVLAN como tipo isolated
private-vlan isolated
!- Para que alterações ou criações de VLANs entrem
!- em vigor, é necessário sair do modo de configuração
!- de VLANs com o comando ‘exit’
exit
!
!- Criando a PVLAN 300
vlan 300
name Community_VLAN1
!- Definindo a PVLAN como tipo community
private-vlan community
exit
!
!- Criando a PVLAN 400
vlan 400
!- Os nomes das VLANs não podem se repetir
name Community_VLAN2
!- Definindo a PVLAN como tipo community
private-vlan community
exit
!
!- Criando a PVAN 100
vlan 100
name Primary_VLAN
!- Definindo como PVLAN primária
private-vlan primary
!- Associando as PVLANs secundárias; obs.: as secundárias
!- foram criadas primeiro, pois a associação a primária só
!- ocorre se as VLANs estiverem criadas
private-vlan association add 200,300,400
exit
!
!- Os comandos seguintes associarão as interfaces ás suas
!- respectivas VLANs. No modo de configuração de interface,
!- definimos a PVLAN primária e a secundária
!
interface FastEthernet1/0/1
!- Associando a PVLAN 100 como primária e 200 como secundária
switchport private-vlan host-association 100 200
!- Definindo a interface como conexão a um host (ex.: notebook)
switchport mode private-vlan host
!- Por ser porta de acesso, a podemos configurar o portfast
spanning-tree portfast
!
interface range FastEthernet1/0/2 – 3
!- Associando a PVLAN 100 como primária e 300 como secundária
switchport private-vlan host-association 100 300
switchport mode private-vlan host
spanning-tree portfast
!
interface range FastEthernet1/0/4 – 5
!- Associando a PVLAN 100 como primária e 400 como secundária
switchport private-vlan host-association 100 400
switchport mode private-vlan host
spanning-tree portfast
!
!- Agora a configuração da interface Fa1/0/24, a qual se
!- conectará o gateway 192.168.200.254
!
interface FastEthernet1/0/24
!- Mapeando a porta promíscua a PVLAN primária 100 e
!- as respectivas secundárias
switchport private-vlan mapping 100 200,300,400
switchport mode private-vlan promiscuous
Para verificar a configuração, podem ser usados os comandos ‘show vlan private-vlan’ e ‘show vlan private-vlan type’. Mais informações sobre PVLANs podem ser encontrados no site da Cisco e no post anterior. Para saber se o IOS que você usa ou se a plataforma que você usa suporta PVLANs, consulte o Feature Navigator da Cisco.
Obs.: o IOS usado neste laboratório foi ‘c3750-advipservicesk9-mz.122-44.SE.bin’.
Qualquer dúvida, mande comentários.
Espero ter ajudado. Até breve!
