Com o Cacti pronto e funcionando, e com os equipamentos já cadastrados, podemos instalar os plugins (se seu Cacti não estiver pronto ainda veja o post Instalando e Configurando o Cacti).
Como havia prometido, vou mostrar como instalar e configurar o Weathermap, plugin que permite montar topologia, bem como visualizar a utilização dos links.
1.) Faça o download do Weathermap e do cacti-plugin, a partir da pasta root.
$ sudo su
$ cd /root
$ wget http://mirror.cactiusers.org/downloads/plugins/cacti-plugin-0.8.7e-PA-v2.6.zip
$ wget http://www.network-weathermap.com/files/php-weathermap-0.97a.zip
2.) Descompacte o cacti-plugin e mova-o para a pasta /var/www/cacti. Em seguida aplique o patch e configure o MySQL.
$ unzip cacti-plugin-0.8.7e-PA-v2.6.zip
$ mv cacti-plugin-arch/ /var/www/cacti/
$ cd /var/www/cacti/
$ patch -p1 -N < cacti-plugin-arch/cacti-plugin-0.8.7e-PA-v2.6.diff
$ mysql –user=root –password=brainwork cacti < cacti-plugin-arch/pa.sql

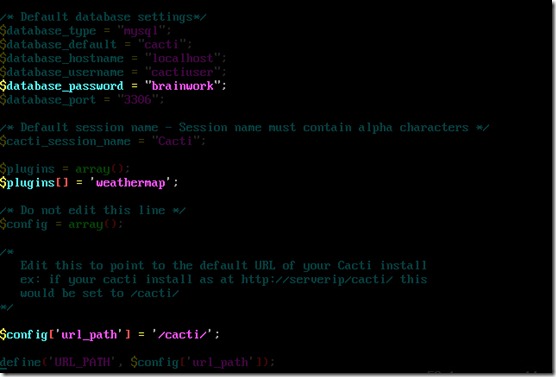

3.) Agora vamos editar o arquivo global.php, para corrigir a senha e habilitar o plugin.
$ vim include/global.php
* Na linha 38 altere o campo:
DE: $database_password = "cactiuser";
PARA: $database_password = "brainwork";
* Na linha 45, altere o campo:
DE: //$plugins[] = ‘thold’;
PARA: $plugins[] = ‘weathermap’;
* Na linha 56, altere o campo:
DE: $config[‘url_path’] = ‘/’;
PARA: $config[‘url_path’] = ‘/cacti/’;
4.) Descompacte e mova a pasta do Weathermap para o diretório plugins.
$ cd /root
$ unzip php-weathermap-0.97a.zip
$ mv weathermap /var/www/cacti/plugins/

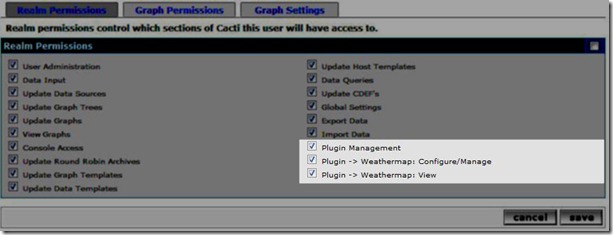

5.) De um Reload no cacti. Depois, na console (web), selecione User Management > Admin > marque as opções:
* Plugin Management
* Plugin -> Weathermap: Configure/Manage
* Plugin -> Weathermap: View –> Save
Nesse momento o usuário admin passará a ter permissão para acessar a aba ‘weathermap’.

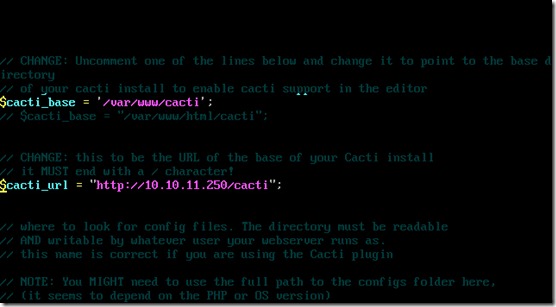

6.) Agora, vamos mudar a permissão da pasta weathermap, fazer uma cópia do arquivo editor.php-dist, e depois editar a cópia, indicando a pasta onde o plugin foi instalado.
$ cd /var/www/cacti/plugins/weathermap
$ chmod 777 output
$ cp editor-config.php-dist editor-config.php
$ vim editor-config.php
* Na linha 14 altere:
DE: $cacti_base = ‘C:/httpd-.2_x64/htdocs/cacti’;
PARA: $cacti_base = ‘/var/www/cacti’;
* Na linha 20 altere:
DE: $cacti_url = "http://support.company.net/cacti/";
PARA: $cacti_url = http://IP/cacti/;

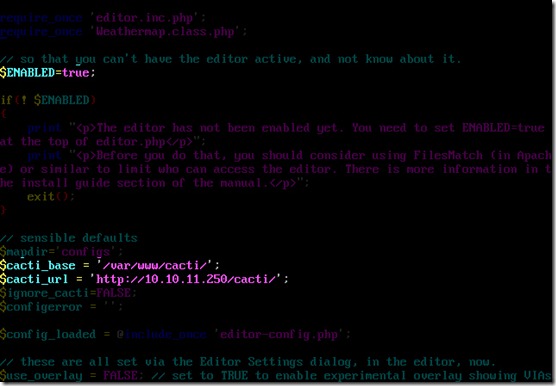

7.) Vamos habilitando o editor.php e cacti-pick.php para permitir a edição via WEB.
$ vim editor.php
* Na linha 7 altere:
DE: $ENABLED=false;
PARA: $ENABLED=true;
* Na linha 18 altere:
DE: $cacti_base = ‘../../’;
PARA: $cacti_base = ‘/var/www/cacti/’;
* Na linha 19 altere:
DE: $cacti_url = ‘/’;
PARA: $cacti_url = ‘http://ip/cacti/’;

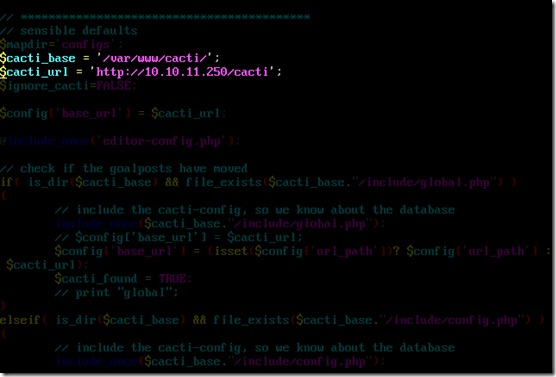

$ vim cacti-pick.php
* Na linha 6 altere:
DE: $cacti_base = ‘../../’;
PARA: $cacti_base = ‘/var/www/cacti/’;
* Na linha 7 altere:
DE: $cacti_url = ‘/’;
PARA: $cacti_url = ‘http://ip/cacti/’;
8.) Ajuste as permissões para escrita no diretório.
$ chown www-data.www-data -R /var/www/cacti*
9.)Finalmente o Weathermap foi instalado e configurado. Agora começa a diversão.
9.1) Adicionando os mapas:

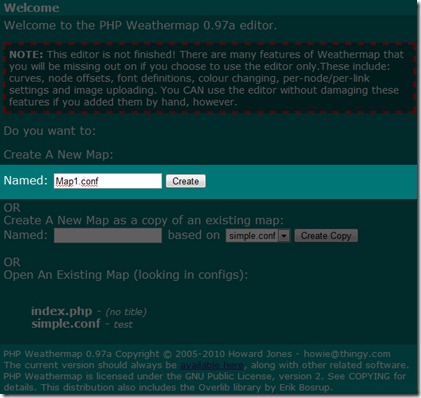

Abra o Cacti (web), selecione a aba weathermap e clique em Editor. Em seguinda, em Create A New Map coloque o nome do mapa (Map1.conf) e clique em Create.
9.2) Agora adicione os hosts existentes no Weathermap e link aos devices cadastrados no Cacti.
a) clique em Add Node e no quadro branco. Aparecera um retângulo escrito Node.

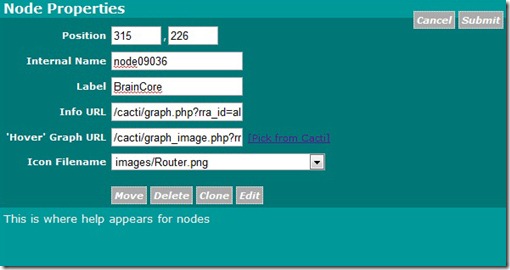

b) Clique no Node inserido e edite-o como abaixo. Depois clique em Submit.
– Em Label coloque o nome do host: BrainCore
– Clique em Pick from Cacti e selecione o host correspondente.
– Em Icon File Name selecione Router (se for um roteador…)
Repita este passo para todos os hosts existentes no Cacti.
9.3) Depois dos hosts, vamos criar os links entre eles.
a) clique em Add Link, e em seguida clique nos dois host que serão “linkados”.

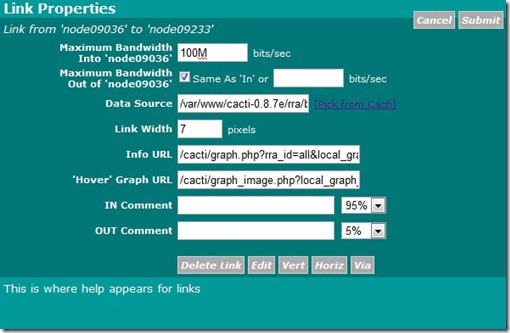

b) clique no link para editá-lo.
– Clique em Pick from Cacti e selecione a interface correspondente ao link que será monitorado.
Repita este item para todos os link que serão monitorados. E você pode alterar também a velocidade do link, no campo Maximum Bandwidth (o padrão é 100 Mbps).
As informações referentes aos nodes e links que foram criados ficam armazenados em um arquivo (neste exemplo Map1.conf) na pasta /var/www/cacti/plugins/weathermap/configs. Caso necessário você pode alterá-lo via linha de comando.
* Toda alteração feita no Weathermap é salva automaticamente.

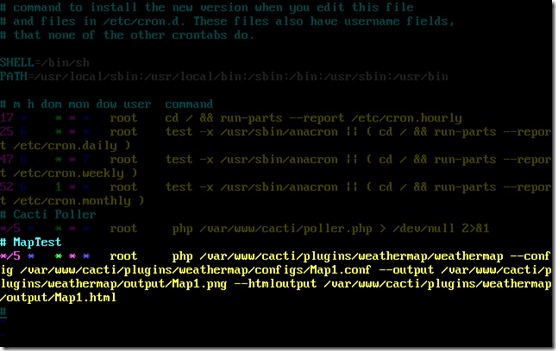

10.) De volta ao Linux, vamos adicionar a geração dos gráficos do Weathermap ao Crontab (para que seja atualizado).
$ vim /etc/crontab
# MapTest
*/5 * * * * root php /var/www/cacti/plugins/weathermap/weathermap –config /var/www/cacti/plugins/weathermap/configs/MapTest.conf –output /var/www/cacti/plugins/weathermap/output/MapTest.png –htmloutput /var/www/cacti/plugins/weathermap/output/MapTest.html
11.) Tá acabando!!! Só falta adicionar o mapa para visualização.

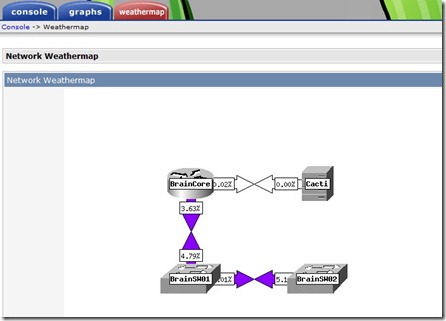

Clique na aba Console -> Weathermaps –> Add. Na linha onde encontra-se Map1.conf clique em Add. Aí basta clicar na aba weathermap para ver o mapa (pode demorar 5 minutos para atualizar).
É isso.
Já esta tuto funcionando, mas você pode melhorar o layout da topologia, copiando outras imagens para a pasta /var/www/cacti/plugins/weathermap/images.

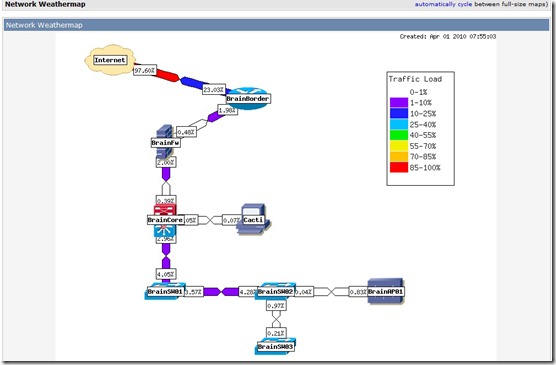

Topologia final, com outros ícones:
Mais informações podem ser encontradas em:
http://www.network-weathermap.com/manual/latest/
http://www.network-weathermap.com/manual/latest/pages/main.html#basics
Agora temos o Cacti e o Weathermap prontos, ficando a cargo de cada um adicionar outros plugins ao sistema.
Até a próxima.
