O roteador é um dispositivo layer 3, e obviamente, usado para rotear. Mas em algumas situações é necessário que ele trabalhe como layer 2. Sim isso é possível.
Nos roteadores Cisco, a partir do IOS 11.2, temos uma funcionalidade chamada IRB – Integrated Routing and Bridge, que permite fazer uma bridge entre interfaces, mantendo as informações sobre VLANs, e ainda rotear entre estas interfaces e as demais.
Durante o funcionamento normal de um roteador, quando um pacote chega a interface “A” o cabeçalho layer 2 (com informações da VLAN e MAC) é removido, e quando sai, pela interface “B”, um novo cabeçalho é inserido.
Quando o IRB é configurado o roteador passa a manter o cabeçalho com informações da VLAN, quando o tráfego é entre interfaces que pertencem ao mesmo grupo.

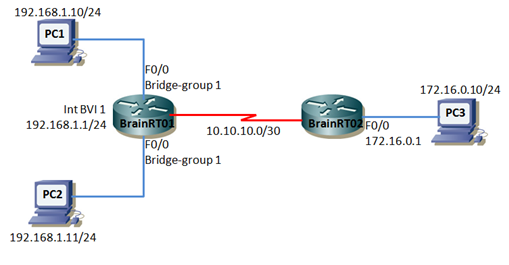

No exemplo abaixo, apesar do PC1 estar em uma interface diferente do PC2, eles estão na mesma rede.
Este tipo de configuração permite aumentar a disponibilidade, já que que o roteador poderá ter duas interfaces na mesma rede.
Exemplo: Criando uma bridge entre duas interfaces no roteador.
BrainRT01#conf t
! Habilite o IRB
BrainRT01(config)#bridge irb
! Habilite a bridge
BrainRT01(config)#bridge 1 protocol ieee
! Habilite o roteamento para o protocolo IP
BrainRT01(config)#bridge 1 route ip
! Associe as interfaces desejadas a um grupo
BrainRT01(config)#int f0/0
BrainRT01(config-if)#bridge-group 1
BrainRT01(config)#int f0/1
BrainRT01(config-if)#bridge-group 1
! Crie uma interface lógica, com o mesmo número do grupo, e defina seu IP
BrainRT01(config)#int bvi 1
BrainRT01(config-if)#ip add 192.168.1.1 255.255.255.0
BrainRT01(config-if)#end
BrainRT01#
Bom notar que o roteamento continua habilitado, e quando o destino é uma interface diferente das que estão na bridge, o pacote é roteador normalmente, utilizando a interface BVI.
Mais informações:
Understanding and Configuring VLAN Routing and Bridging
Até a próxima.
(pois é… switches que fazem roteamento, roteadores que fazem bridge…)
