Os LEDs visíveis no painel frontal dos switches permitem a identificação de status do equipamento rapidamente. Também podem indicar a presença de problemas.

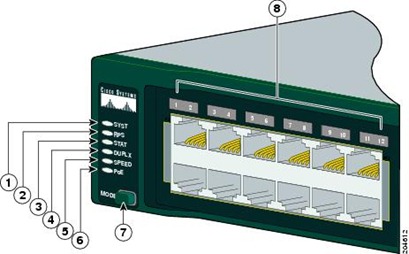

Na família 2960 temos 6 LEDs (1 SYST, 2 RPS, 3 Status, 4 Duplex, 5 Speed e 6 PoE), sendo que o LED PoE está presente apenas nos modelos que suportam esta funcionalidade. Além destes, temos os LEDs das portas (8) e o botão Mode (7), todos indicados na figura abaixo.
O botão Mode é usado para chavear de um modo para outro.
System LED
O LED System indica se o switch está energizado e funcionando corretamente. Três status são possíveis:
RPS LED

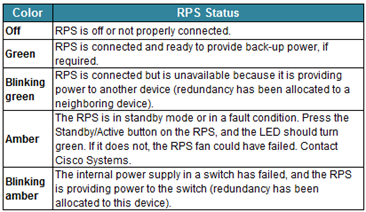

O LED RPS indica o status da RPS. Através deste LED é possível saber se a RPS está conectada, energizada e se está alimentando algum equipamento, entre outros.
Os switches 2960 8 portas, 2960-24-S, 2960-24TC-S, 2960-48TC-S e 2960-48TT-S não tem o LED RPS.
PoE LED

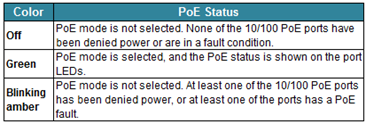

O LED PoE, nos switches que possuem esta funcionalidade, indica o status do PoE nas portas. Se houver um problema com o fornecimento de energia, mesmo se o modo PoE não estiver selecionado, o LED ficará amber (laranja).
Port LEDs

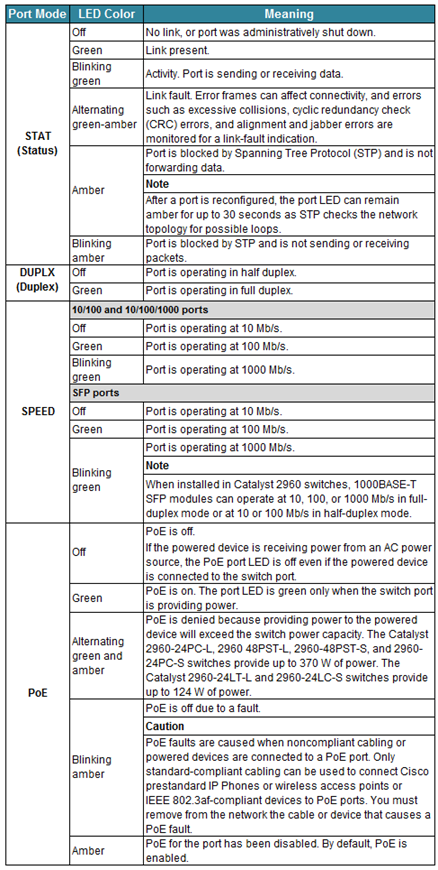

Os LEDs que ficam acima das portas podem indicar muitas situações, dependendo do modo que estiver selecionado. Veja abaixo:
Switches 2960S
Os novos switches da série 2960S, que permitem o empilhamento, possuem dois LEDs a mais: STACK e MASTER.
Os demais LEDs e sinalizações continuam igual.
Master LED
Este LED indica se o switch faz parte de um empilhamento e se há algum problema no empilhamento.
Stack LED
Assim como o Master LED, o Stack LED também indica a situação do empilhamento. Três status são possíveis:
Mais informações sobre os LEDs dos switches 2960 neste link.
