Há anos os equipamentos Cisco vem recebendo suporte à IPv6. Switches e roteadores são os equipamentos com suporte a IPv6 em estado avançado. Todas as principais funcionalidades já estão disponíveis para IPv6.
No entanto, se tentarmos fazer qualquer configuração de IPv6 em um switch 3560/3750, vamos perceber que os comandos não são aceitos.
Isso ocorre porque esta funcionalidade vem desabilitada por padrão.
SDM Templates
O Switch Database Management (SDM) permite otimizar a alocação de recursos do switch de acordo com o perfil de uso do equipamento. É através do SDM que habilitamos o suporte à IPv6.

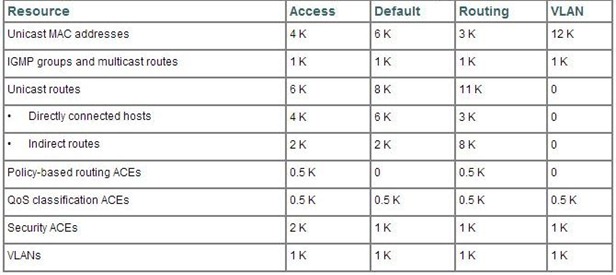

Os switches 3560 e 3750 vem com o template Desktop Routing (Routing na tabela abaixo) habilitado por padrão, e ele não tem suporte à IPv6.
Observe na tabela acima que podemos aumentar o número de rotas suportadas selecionando o perfil Default, ou ainda suportar mais ACEs (entradas nas access-lists) usando o template Access.
Verificando o SDM Template em uso (Desktop Routing, template default)
BrainGW01#show sdm prefer
The current template is "desktop routing" template.
The selected template optimizes the resources in
the switch to support this level of features for
8 routed interfaces and 1024 VLANs.number of unicast mac addresses: 3K
number of IPv4 IGMP groups + multicast routes: 1K
number of IPv4 unicast routes: 11K
number of directly-connected IPv4 hosts: 3K
number of indirect IPv4 routes: 8K
number of IPv4 policy based routing aces: 0.5K
number of IPv4/MAC qos aces: 0.5K
number of IPv4/MAC security aces: 1K
Para que seu switch passe a aceitar os comandos IPv6, devemos trocar o SDM Template para dual-ipv4-and-ipv6 e um dos sub-modos (Default, VLAN e Routing).
Basta selecionar a opção desejada, de acordo com suas necessidades e habilitar o template. No exemplo, foi escolhido a opção Dual, com o sub-modo Routing.
Mudando o SDM Template para IPv4 e IPv6 Routing
BrainGW01(config)#sdm prefer dual-ipv4-and-ipv6 routing
Changes to the running SDM preferences have been stored, but cannot take effect
until the next reload.
Use ‘show sdm prefer’ to see what SDM preference is currently active.
Após reiniciar o equipamento usamos novamente o comando show sdm prefer para verificar a mudança do template.
Verificando o SDM Template em uso (IPv4 and IPv6 – routing)
BrainGW01#show sdm prefer
The current template is "desktop IPv4 and IPv6 routing" template.
The selected template optimizes the resources in
the switch to support this level of features for
8 routed interfaces and 1024 VLANs.number of unicast mac addresses: 1.5K
number of IPv4 IGMP groups + multicast routes: 1K
number of IPv4 unicast routes: 2.75K
number of directly-connected IPv4 hosts: 1.5K
number of indirect IPv4 routes: 1.25K
number of IPv6 multicast groups: 1.125k
number of directly-connected IPv6 addresses: 1.5K
number of indirect IPv6 unicast routes: 1.25K
number of IPv4 policy based routing aces: 0.25K
number of IPv4/MAC qos aces: 0.75K
number of IPv4/MAC security aces: 0.5K
number of IPv6 policy based routing aces: 0.25K
number of IPv6 qos aces: 0.5K
number of IPv6 security aces: 0.5K
Para finalizar, use o comando ipv6 unicast-routing se desejar habilitar roteamento IPv6.
Habilitando roteamento IPv6
BrainGW01(config)#ipv6 unicast-routing
Mas atenção: Roteamento IPv6 não está disponível em switches com software LAN BASE. Apesar de vermos os comandos e templates quando usamos o help (?) este software suporta apenas 16 rotas IPv4 estáticas, através do template Default.
Outras informações sobre o SDM no Configuration Guide dos switches 3560/3750.
Até a próxima.
