Neste primeiro post de 2014 (e por falar nisso, um ótimo ano para todos que nos acompanham), vou mostrar como configurar jumbo frame no Cisco Nexus 5k.
A configuração é simples mas bem diferente da configuração em um switch da linha Catalyst. No Nexus usamos a estrutura de QoS (MQC – Modular QoS CLI) para aumentar o tamanho do MTU suportado no equipamento.
Configurando MTU de 9216 no Cisco Nexus 5k
BrainN5K#conf t
BrainN5K(config)#policy-map type network-qos jumbo
BrainN5K(config-pmap-nq)#class type network-qos class-default
BrainN5K(config-pmap-c-nq)#mtu 9216
BrainN5K(config-pmap-c-nq)#exit
BrainN5K(config-pmap-nq)#exit
BrainN5K(config)#system qos
BrainN5K(config-sys-qos)#service-policy type network-qos jumbo
BrainN5K(config-sys-qos)#exit

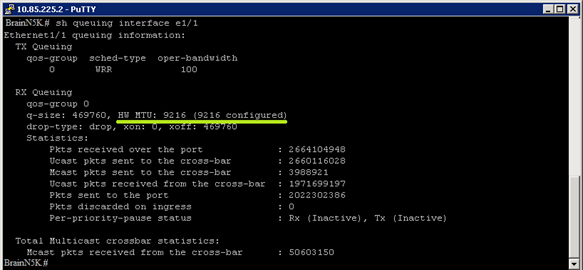

Para verificar se a configuração teve efeito use o comando show queuing interface ethernet x/x e procure o campo HW MTU no output do comando. O valor deverá ser 9216, configurado anteriormente.
Essa configuração foi testada na versão 6 do NX-OS, mas pelo que vi é a mesma coisa nas versões 4.x e 5.x.
Mais informações sobre jumbo MTU e QoS no Nexus 5k neste link.
Até a próxima.
