ICMPv6–Packet Too Big: Descoberta de MTU e fragmentação

A fragmentação dos pacotes em redes IPv6 é diferente do que ocorre em redes IPv4.

Enquanto em redes v4 a fragmentação acontece de salto em salto, sendo cada elemento responsável por fragmentar os pacotes de acordo com o MTU configurado na interface de saída, em redes IPv6 a fragmentação acontece apenas no host de origem. E para isto, é utilizada a mensagem ICMPv6 Packet Too Big.

Em redes IPv6, quando um host recebe um pacote maior do que o MTU configurado na interface de saída, este host descarta o pacote e então envia uma mensagem Packet Too Big para a origem, que recria o pacote com o tamanho correto. Este processo pode acontecer em todos os saltos até o destino final, e ao fim o pacote vai sair do host origem já com o tamanho mínimo para percorrer todo o trajeto até o destino.

A saber: Segundo a RFC2460 – Internet Protocol, Version 6 (IPv6) Specification, o tamanho mínimo para MTU em redes IPv6 é de 1280 bytes.

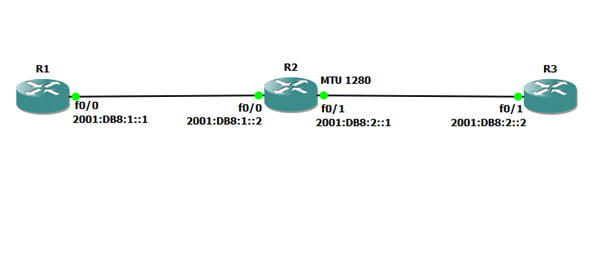

Podemos ver este comportamento com uma topologia simples, como na figura abaixo. Nos roteadores configuramos IPv6 nas interfaces e rotas, e na interface F0/1 do R2 mudamos o MTU para 1280.

Configuração R1:

ipv6 unicast-routing
!
interface FastEthernet0/0
ipv6 address 2001:DB8:1::1/64
!
ipv6 route ::/0 2001:DB8:1::2

Configuração R2:

ipv6 unicast-routing
!
interface FastEthernet0/0
ipv6 address 2001:DB8:1::2/64
!
interface FastEthernet0/1
ipv6 address 2001:DB8:2::1/64
ipv6 mtu 1280

Configuração R3:

ipv6 unicast-routing
!

interface FastEthernet0/1
ipv6 address 2001:DB8:2::2/64
!
ipv6 route ::/0 2001:DB8:2::1

Após fazer esta configuração basta dar um ping de R1 para R3, com pacotes de 1500.

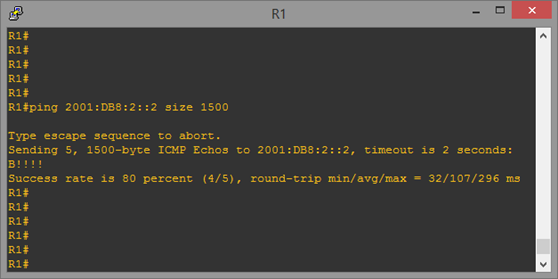

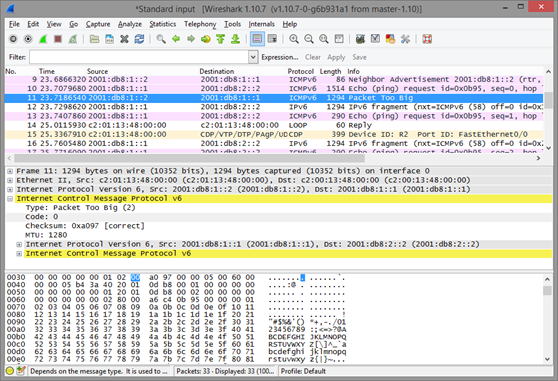

No próprio roteador podemos ver que a primeira reposta do ping foi “B”, que significa que o pacote era maior do que suportado no caminho (pra ser sincero não encontrei nenhuma documentação confirmando isso, mas imagino que o B seja de Big). Mas para ficar mais claro podemos usar também o Wireshark.

Bônus Track

Encontrei em outro blog um experimento também interessante.

Podemos criar uma access-list IPv6 bloqueando as mensagens do tipo ICMP Packet Too Big. E como é de se imaginar, neste caso o ping com pacotes maiores do que 1280 bytes (tamanho máximo neste nosso exemplo) não funciona, pois R1 não sabe que precisa fragmentar.

Para este teste crie uma ACL e aplique na interface F0/0 do R1, no sentido in.

Configuração R1:

ipv6 access-list Block-PTBM
deny icmp any any packet-too-big
permit icmp any any
!
interface FastEthernet0/0
ipv6 traffic-filter Block-PTBM in

Agora o teste.

R1#ping 2001:DB8:2::2 size 1500

Type escape sequence to abort.
Sending 5, 1500-byte ICMP Echos to 2001:DB8:2::2, timeout is 2 seconds:
…..
Success rate is 0 percent (0/5)
R1#

Já havia falado da importância do ICMPv6, e este exemplo mostra isso mais uma vez.
