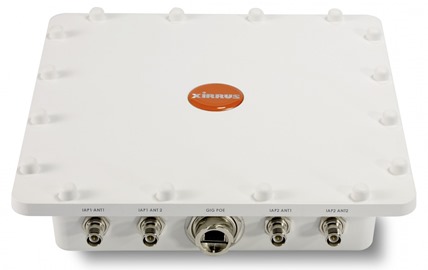

Recuperando access-point Xirrus

(Onde acha documentação?)

Quando um access-point Xirrus perde o software, ele entra no modo XBL – Xirrus Boot Loader, que fornece uma interface mínima para recuperação do equipamento.

É através do modo XBL que faremos o procedimento de recuperação de software do equipamento. Testei esse procedimento nos access-points das séries XR500 e XR2000, mas acredito que funcione para os demais modelos.

Xirrus Software Recovery

1) Conecte o cabo de rede no computador e no access-point (com power injector) e então abra a console usando o XirCon, software que emula a console através da conexão de rede. No computador você precisará de um TFTP Server e do software do access-point.

2) Ligue o power injector. O access-point vai inicializar e você verá a mensagem abaixo.

Xirrus Boot Loader 6.3.0-6166 (May 19 2014 – 11:01:18)

Board       | Xirrus CN5020-CP CPU Board
Clocks      | CPU :  300 MHz   DDR : 666 MHz
I2C Bus     | 384 KHz, sampling at 11 MHz
Reset       | Reset requested
Watchdog    | Enabled (5 secs)
System DDR  | 512 MB, DDR2 Unbuffered non-ECC
FLASH       |   2 MB, CRC: OK
RTC         | Thu 2017-Apr-27 21:07:55 GMT
CPU BIST    | pass
PCI         | PCI 32-bit, BAR 0: 0x08000000
Radios      |  0 1
Network     | eth0
USB         | 1 Storage Device found
Environment | Saving SCD settings to SCD Flash … done, Initialized

In:    ser_xc
Out:   ser_xc
Err:   ser_xc

Press space bar to exit to bootloader:  1

Username: admin
Password: admin

Quando aparecer a opção “Press space bar to exit to bootloader” pressione a barra de espaço e então informe o usuário e senha (admin/admin).

3) No XBL vamos configurar os parâmetros de rede para fazer a transferência do arquivo via TFTP. Neste exemplo 10.0.0.2 é o IP do computador com o TFTP Server.

XBL>env set ipaddr 10.0.0.3
XBL>env set netmask 255.255.255.0
XBL>env set gatewayip 10.0.0.1
XBL>env set serverip 10.0.0.2

4) Com a rede configurada, informe o nome do arquivo que será enviado (já selecionado no TFTP Server) e inicie a transferência.

XBL>tftp XS-7.0.2-4948.bin
[TFTP  ] Device  : eth0 –  1000 Mbps Full Duplex
[TFTP  ] Client  : 10.0.0.3
[TFTP  ] Server  : 10.0.0.2
[TFTP  ] File    : XS-7.0.2-4948.bin
[TFTP  ] Address : 0x6000000
[TFTP  ] Loading : ##################################################
[TFTP  ] Loading : ##################################################
[TFTP  ] Loading : ##################################################
[TFTP  ] Loading : ##################################################
[TFTP  ] Loading : ##################################################
[TFTP  ] Loading : ### done
[TFTP  ] Complete: 18.2 sec, 4.1 MB/sec
[TFTP  ] Bytes   : 77350634 (49c46ea hex), 4145 Kbytes/sec
XBL>

5) Para finalizar sete o commandset para full, informe o nome do arquivo que deverá ser usado e então use o comando bootm para instruir o access-point a inicializar por este software, e não pela flash.

XBL>env set commandset full
XBL>env set bootfile_active XS-7.0.2-4948.bin
XBL>bootm
[Boot  ] Address : 0x06000000
[Image ] Name    : XR-7.0.2-4948
[Image ] Created : 2014-07-04   8:40:07 UTC
[Image ] Type    : MIPS Linux Multi-File Image (uncompressed)
[Image ] Size    : 77350530 Bytes =  73.8 MB
[Image ] Contents: File 0: 17248620 Bytes =  16.4 MB
[Image ] Contents: File 1: 48472766 Bytes =  46.2 MB
[Image ] Contents: File 2: 11629126 Bytes =  11.1 MB
[Boot  ] Image   : Verifying image ……. OK
[Boot  ] Loading : Multi-File Image   …. OK
[Boot  ] Watchdog: Disabling …. OK
[Boot  ] Execute : Transferring control to OS

Initializing hardware ……….. OK

Xirrus Wi-Fi Array
ArrayOS Version 7.0.2-4948
Copyright (c) 2005-2014 Xirrus, Inc.
http://www.xirrus.com

Username: admin
Password: suasenha

Observações:

• Se o access-point estiver com a configuração zerada, o usuário e senha serão admin/admin. Se ele já tiver configuração, o usuário e senha serão os definidos anteriormente na sua configuração.
• É recomendado não usar um software muito diferente do que estava em uso, caso contrário o access-point pode não conseguir carregar a imagem.
• Se o access-point voltar para o modo XBL, repita o procedimento.

6) Agora, com o access-point ligado e com o novo software carregado, precisamos fazer a segunda parte do procedimento. Observe que apesar de termos transferido o arquivo, ele não foi salvo na flash (carregou apenas na RAM), e por isso precisamos enviá-lo novamente.

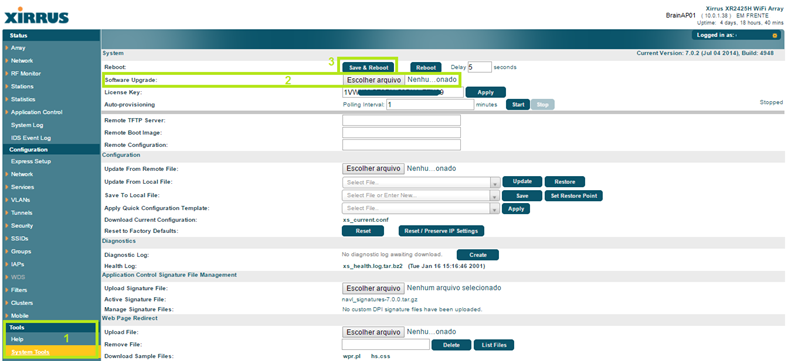

6.1) Acesse o access-point pelo browser e vá em Tools > System Tools.

6.2) Selecione o arquivo (opção Software Upgrade).

6.3) Então clique Save e Reboot.

Pronto. Só aguardar o AP reiniciar e utilizá-lo.

Até a próxima.
