Furukawa Laserway–GPON no ambiente corporativo

A tecnologia GPON já é bem difundida e bastante utilizada por servidores de serviço, para fornecer acesso aos seus assinantes. Nos últimos anos tem se tornado uma opção também para redes corporativas.

O apelo é o menor investimento em infraestrutura física, utilização de menos cabos, menor ocupação no rack, tráfego criptografado e tecnologia imune a interferência eletromagnética (fibra), entre outros.

Um dos fabricantes que tem investido nessa área é a Furukawa, que possui uma linha de produtos (Laserway) destinada a este mercado.

Dentro desta linha de produtos temos OLTs standalone (G4S, G8S) e também chassi como a G2500. Da mesma forma existem algumas opções de ONTs (com e sem PoE, e modelo industrial).

Neste tipo de cenário a OLT pode substituir o core da rede, ou ser utilizada junto com ele. As ONTs passam a fazer o papel dos switches de acesso, sendo no entanto, gerenciados através da OLT (ponto único para administração).

Configuração GPON Furukawa Laserway

Podemos considerar a OLT – Optical Line Terminal, um equipamento hibrido, com uma parte Ethernet e uma parte GPON.

Na parte ethernet temos as funcionalidades normais de switch (VLANs, STP, LACP,…) e roteador (roteamento estático e dinâmico).

Na parte GPON é onde fazemos a configuração dos profiles e das ONTs.

Neste exemplo teremos o conunto OLT/ONTs fazendo o papel de rede de acesso, deixando o roteamento no switch Core.

Configuração básica

No modo Global fazemos as configurações iniciais do equipamento.

Estas configurações foram testada em uma G8S, mas é a muito semelhante para outro modelos de OLT Furukawa Laserway.

conf t

! configurações comuns, como fazemos em outros equipamentos de rede
hostname OLT01
passwd enable 8 bJIUWMrdjLcTU
service password-encryption
time-zone GMT-3
dns search brainwork.local
dns server 10.10.0.20
ntp a.ntp.br
syslog output info local volatile
syslog output info local non-volatile
no service telnet
no service tftp
no service ftp
ssh server enable

! interface VLAN, para gerenciamento
interface br10
  no shutdown
  ip address 10.10.0.3/24
! rota default
ip route 0.0.0.0/0 10.10.0.1

Ethernet – Modo Bridge

Neste exemplo vamos usar a OLT apenas como equipamento de camada 2. O gateway das VLANs neste caso é o switch core, conectado na OLT.

A configuração de funcionalidades Layer 2 são realizadas no modo Bridge.

conf t

! entrando no modo bridge
bridge

  ! criando as vlans
  vlan create 10,20,30,40

  ! adicionando a vlan default (1) nas interfaces de 1 a 8 (interfaces OLT – GPON)
  vlan add default 1-8 tagged

  ! adicionando a vlan default (1) nas interfaces 17 e 18, uplink
  ! não tagueada porque a vlan 1 é a vlan nativa no switch Core
  vlan add default 17-18 untagged

  ! adicionando as vlans 10,20,30 e 40 nas interfaces OLT – GPON e também nas portas de uplink
  vlan add br10 1-8,17-18 tagged
  vlan add br20 1-8,17-18 tagged
  vlan add br30 1-8,17-18 tagged
  vlan add br40 1-8,17-18 tagged

  ! configurando LACP
  lacp aggregator 0
   lacp port 17-18 aggregator 0

  ! habilitando STP e configurando modo RPVST
  spanning-tree
  spanning-tree mode rapid-pvst

Configuração GPON

No modo GPON configuramos parâmetros “gerais”, criamos os DBA Profiles, os Extended VLAN Tagging Operation, Traffic Profiles e por fim os ONU Profiles, que aplicamos às ONTs.

No modo geral precisamos especificar um GEM ID para o tráfego multicast, que é separado dos demais tráfegos downstream – broadcast.

Também é recomendado habilitar o igmp snooping.

conf t

! entrando no modo gpon
gpon
  olt multicast-gem 4094
  olt interwork igmp-snooping enable

DBA Profile

O DBA Profile é onde definimos como será a alocação de banda de cada ONT e também o modo de report.

Neste exemplo estamos trabalhando com reporte no modo SR, temos uma banda mínima garantida e também definimos qual será o máximo permitido (1 Gbps neste exemplo).

Este profile será aplicado a todas as ONTs, e assim estaremos deixando a OLT fazer o controle dinâmico da banda de todos os usuários.

dba-profile DBAPADRAO create
  mode sr
  sla fixed 128
  sla maximum 1031616
  apply

É possível mudar a configuração ou criar outro DBA profile onde podemos definir uma banda fixa, garantindo que a ONT que receber este profile sempre terá banda a sua disposição, ou ainda definir uma banda máxima menor, limitando a velocidade.

Extended Vlan Tagging Operation

No perfil Extended VLAN Tagging Operation configuramos as portas ethernet das ONTs, onde estão conectados os clientes (computadores e demais equipamentos de rede).

Assim como em um switch, a porta pode ser configurada como acesso ou trunk. Vamos criar as “operações” para cada VLAN de acesso e também para o modo trunk.

Nas portas de acesso, além de especificar a tag de VLAN vamos marcar os pacotes com CoS 0.

! definindo a operação para a VLAN10
extended-vlan-tagging-operation ACESSO_VLAN10 create
  downstream-mode enable
  untagged-frame 1
  treat inner vid 10 cos 0 tpid 0x8100
  apply

! definindo a operação para a VLAN20
extended-vlan-tagging-operation ACESSO_VLAN20 create
  downstream-mode enable
  untagged-frame 1
  treat inner vid 20 cos 0 tpid 0x8100
  apply

! definindo a operação para a VLAN30
extended-vlan-tagging-operation ACESSO_VLAN30 create
  downstream-mode enable
  untagged-frame 1
  treat inner vid 30 cos 0 tpid 0x8100
  apply

! definindo a operação para a VLAN40
extended-vlan-tagging-operation ACESSO_VLAN40 create
  downstream-mode enable
  untagged-frame 1
  treat inner vid 40 cos 0 tpid 0x8100
  apply

! definindo a operação para TRUNK
! note que neste caso estamos mantendo a marcação de CoS recebida na VLAN20 (VLAN de voz neste caso)
extended-vlan-tagging-operation TRUNK_VLAN10_VLAN20 create
  downstream-mode enable
  dscp-to-cos-map default-map
  untagged-frame 1
  treat inner vid 10 cos 0 tpid 0x8100
  single-tagged-frame 1
  filter inner vid 20 cos any tpid 0x8100
  treat remove single
  treat inner vid 20 cos copy-inner tpid copy-inner
  apply

Traffic Profile

O Traffic Profile é onde definimos as configurações de GEM Port, T-Cont, bridge (falamos um pouco disso no post anterior) e ainda associamos os VLAN Tagging Operations e DBA Profile criados anteriormente.

Podemos ver que temos duas partes distintas no Traffic Profile: ANI e UNI.

ANI é a porção GPON da ONT, e UNI e parte Ethernet.

! criando o traffic profile, com 4 Gemport, 4 Tcont e 4 mapper (um para cada VLAN) e 3 bridges
traffic-profile TP_ACESSO create
    tcont 1
      gemport 1/1
      dba-profile DBAPADRAO
    tcont 2
      gemport 2/1
      dba-profile DBAPADRAO
    tcont 3
      gemport 3/1
      dba-profile DBAPADRAO
    tcont 4
      gemport 4/1
      dba-profile DBAPADRAO
    mapper 1
      gemport count 1
    mapper 2
      gemport count 1
    mapper 3
      gemport count 1
    mapper 4
      gemport count 1

! bridge 1, onde temos duas VLANs (10 e 20, Trunk)
  bridge 1
      ani mapper 1
        vlan-filter vid 10 untagged allow
      ani mapper 2
        vlan-filter vid 20 untagged allow
      uni eth 1
        vlan-filter vid 10,20 untagged allow
        extended-vlan-tagging-operation TRUNK_VLAN10_VLAN20
      uni eth 2
        vlan-filter vid 10,20 untagged allow
       extended-vlan-tagging-operation TRUNK_VLAN10_VLAN20

! bridge 2, para VLAN 30
  bridge 2
    ani mapper 3
     vlan-filter vid 30 untagged allow
     uni eth 3
       vlan-filter vid 30 untagged allow
       extended-vlan-tagging-operation ACESSO_VLAN30

! bridge 3, para VLAN 40

  bridge 3
      ani mapper 4
      vlan-filter vid 40 untagged allow
      uni eth 4
        vlan-filter vid 40 untagged allow
        extended-vlan-tagging-operation ACESSO_VLAN40
apply

Importante notar que temos uma amarração estática de VLANs e portas. Assim, quem conectar na porta 1 e 2 da ONT terá acesso a VLAN 10 (os pacotes podem vir sem tag) e à VLAN 20 (os pacotes precisam vir tagueado – VLAN para telefones IP).

Todo tráfego que chegar à porta 3 será associado a VLAN 30, e o tráfego na porta 4 da ONT será associado à VLAN 40.

Onu Profile

O ONU Profile é o que vai por fim ser associado à ONT.

Neste profile indicamos o Traffic Profile que deverá ser utilizado, e opcionalmente podemos ativar a detecção de loop.

onu-profile ONU_PROFILE1 create
  traffic-profile TP_ACESSO
  loop-detect enable
  apply

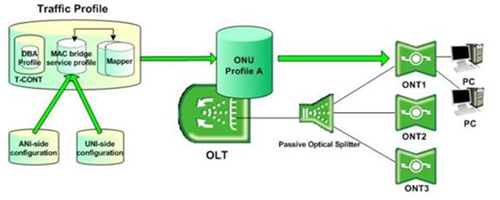

Terminando a configuração temos os profiles amarrados, conforme ilustração abaixo .

Porta PON

A porta OLT, conectada ao mundo PON, é onde fazemos a associada do ONU Profile à ONT.

Também aqui que especificamos como será o processo de descoberta de ONTs na rede, habilitamos a checagem de erro e sinal.

Opcionalmente podemos colocar uma descrição na ONT, ativar o PoE das interfaces da ONT, caso esta tenha suporte, e ainda configurar a velocidade destas interfaces.

conf t
gpon

! entrando na interface OLT 1
gpon-olt 1
olt auto-to-manual enable
olt fec-mode us enable
olt signal-check enable
olt us-flow-mapping per-gem
discover-serial-number start 10

! onu adicionada manualmente
onu add 1 FISA4f10dc82 auto-learning

! descrição da ONT
onu description 1 MYONT001

! associando o ONU Profile à ONT
onu-profile 1 ONU_PROFILE1

! habilitando PoE na ONT e configurando as interfaces Gigabit/Full Duplex
onu port-config 1 uni eth 1-4 power-control enable
onu port-config 1 uni eth 1-4 speed 1000 duplex full

Existem muitas outras opções que podem ser configuradas, mas acredito que esta configuração seja suficiente para a maior parte dos ambientes.

Até a próxima.
