As tecnologias “stacks”, nos switches Cisco que tem essas opções, são as minhas preferidas para virtualização de chassis. Desde o StackWise nos antigos 3750, FlexStack e FlexStack-Plus nos 2960S e 2960X respectivamente, sempre funcionaram muito bem.
Estes tipos de empilhamento garantem boa performance e são bastante simples de configurar, podendo funcionar até mesmo sem configuração (basta conectar os cabos).
Falando especificamente do 2960X, além de permitir o empilhamento usando a tecnologia FlexStack-Plus, ele ainda é compatível com a tecnologia anterior: FlexStack, que é usado nos 2960S.

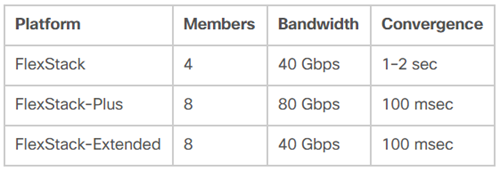

Quando usamos o FlexStack (2960S), podemos ter até 4 switches empilhados, a convergência demora entre 1 e 2 segundos, e temos 40 Gbps de banda. Já com o FlexStack-Plus, do 2960X, podemos ter até 8 switches empilhados, desde que da mesma família. O tempo de convergência é bem mais rápido, e chegamos à 80 Gbps de throughput, como podemos ver na tabela abaixo.
Quando fazemos a mescla entre FlexStack e FlexStack-Plus, ficamos restritos ao menor denominador comum. Ou seja, voltamos ao empilhamento máximo de 4 switches, com 40 Gbps. Mesmo assim é sempre bom poder continuar usando equipamentos que continuam atendendo as necessidades do ambiente.
Configuração
Para o empilhamento entre 2960X e 2960S funcionar todos os switches precisam estar com a mesma versão de software (não pode ser LAN Lite), e precisamos de duas configurações.
Nos 2960X temos que adicionar o comando switch stack port-speed 10, pois por padrão a porta FlexStack-Plus funciona a 20 Gbps, enquanto o 2960S suporta apenas 10 Gbps.
Também podemos configurar o SDM prefer, pois por padrão o 2960S usa o SDM “Default” enquanto que o 2960X usa o SDM “Lanbase-Default”. Esta configuração é opcional, mas melhora o tempo boot, pois se os switches tiverem com o SDM diferente o 2960X vai demorar um pouco mais para inicializar (ele tenta ver se os outros switches estão com o mesmo SDM).
1) Confirmar que os switches estão com a mesma versão de software.
SW2960S#show version <output omitido> Switch Ports Model SW Version SW Image ------ ----- ----- ---------- ---------- * 1 52 WS-C2960S-48FPD-L 15.2(2)E9 C2960S-UNIVERSALK9-M 2 52 WS-C2960S-48FPD-L 15.2(2)E9 C2960S-UNIVERSALK9-M 3 52 WS-C2960S-48FPD-L 15.2(2)E9 C2960S-UNIVERSALK9-M SW2960X#show version <output omitido> Switch Ports Model SW Version SW Image ------ ----- ----- ---------- ---------- * 1 52 WS-C2960X-48FPD-L 15.2(2)E9 C2960X-UNIVERSALK9-M
2) Configurar a velocidade do Stack no 2960X, para ficar compatível com o 2960S.
SW2960X#conf t Enter configuration commands, one per line. End with CNTL/Z. SW2960X(config)#switch stack port-speed 10 WARNING: Changing the stack speed may result in a stack speed mismatch . Do you want to continue?[confirm] New stack speed will be effective after next reload
3) (opcional) Configurar o SDM para ficar compatível com o 2960S, e inicializar mais rápido.
SW2960X(config)# SW2960X(config)#sdm prefer default Changes to the running SDM preferences have been stored, but cannot take effect until the next reload. SW2960X(config)#end
4) Conectar os cabos stack e reiniciar o 2960X.
SW2960X#reload
5) Verificar que o Stack está formado com os 4 switches.
SW2960S#show version <output omitido> Switch Ports Model SW Version SW Image ------ ----- ----- ---------- ---------- * 1 52 WS-C2960S-48FPD-L 15.2(2)E9 C2960S-UNIVERSALK9-M 2 52 WS-C2960S-48FPD-L 15.2(2)E9 C2960S-UNIVERSALK9-M 3 52 WS-C2960S-48FPD-L 15.2(2)E9 C2960S-UNIVERSALK9-M 4 52 WS-C2960X-48FPD-L 15.2(2)E9 C2960X-UNIVERSALK9-M
Mais informações sobre FlexStack e FlexStack+ nestes links:
Até a próxima.
