Em implatações de ISE, switches, firewalls e controladoras WiFi (NAD – Network Access Device) são componentes que merecem atenção especial na configuração.
Neste post vamos falar de configurações recomendadas para WLAN Controller. Evidentemente cada projeto tem suas particularidades, e pode ser necessário alterar esses parâmetros ou ainda ativar/desativar outros itens.
Parte destas configurações podem e devem ser usadas mesmo que o servidor Radius seja outro que não o Cisco ISE.
Recomendações gerais para Cisco WLC
A primeira recomendação é usar uma versão de software indicada pelo TAC. Mensalmente o TAC publica neste link a lista atualizada de versões recomendadas.
Também é importante usar a Matriz de Compatibilidade para ver se a versão da WLC é compativél com a versão do ISE que está em uso.
-
DHCP Proxy: Desativado (Controller > Advanced > DHCP). Ativando esta opção perdemos visibilitado no Profiling (identificação do endpoint), já que o MAC da WLC é enviado na requisição DHCP ao invés do MAC do endpoint.
-
SNMP: Configurar para permitir acesso do ISE (Managment > SNMP > Communities). Esta opção também ajuda no Profiling.
-
Radius Calling Station ID: Use a opção System Mac Address (Security > Radius > Autentication), para ajudar na identificação do dispositivo conectando no WiFi.
-

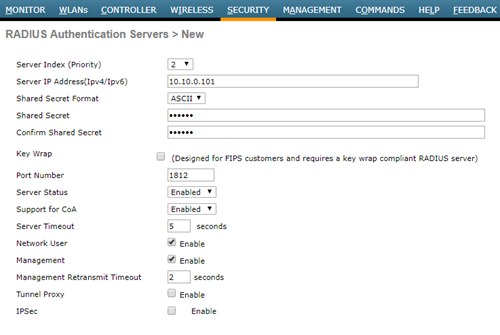

RFC3576 (CoA): Ativar esta opção quando cadastrando o Radius Server (Security > Radius > Autentication > New), para permitir a mudança na autorização (pré-compliant –> compliant, por exemplo).
-
Radius Server Timeout: Aumentar de 2 para 5 segundos em ambientes com milhares de endpoints.
-
-
Radius Aggressive Failover: Desativar (cli – config radius aggressive-failover disable), pois no modo agressivo com 5 falhas de um único cliente a WLC já marca o servidor como “morto”.
-
Radius Fallback: No caso de falha do Radius Server principal (servidor cadastrado com menor id), o secundário assume. Mesmo que o primário volte a funcionar as autenticações continuarão sendo enviadas para o secundário. Para voltar automaticamente para o primário é necessário configurar o Radius Fallback Active (Security > AAA > Radius > Fallback).
-
Idler Timer: Configure o Idler Timer (Controller > User Idle Timeout) para hora (3600 segundos) para diminuir o número de autenticações/reautenticações.
-
Configurações no SSID
-

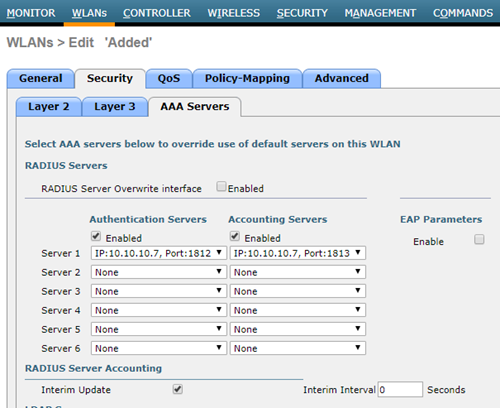

AAA Server: Apontar os IPs dos ISEs (WLANs > SSID > Security > AAA Servers), primário e secundário para autenticação e accounting.
-
Radius Interim Accounting: Na versão 7.6 desativar, a partir da 8.0 deixar ativado com intervalo = 0.
-

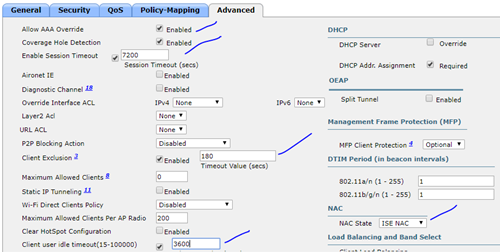

Allow AAA Override: Selecionar esta opção para permitir o ISE mudar parametros da sessão, como VLAN e ACL (WLANs > SSID > Advanced).
-
NAC State: Selecionar ISE NAC/Radius Nac, dependendo da versão. Esta opção deve ser usada em caso de checagem de postura ou Web Authentication, que usam URL redirect.
-
Radius Client Profiling: Selecionar DHCP Profiling e HTTP Profiling, para ajudar na identificação do dispositivo cliente.
-
Idler Time: Configurar pelo 3600 segundos para redes Dot1x. Para SSIDs com WebAuth pode usar um timer menor.
-
Session Timeout: Deixar duas horas ou mais (7200 segundos).
-
Client Exclusion: Ative a opção, e defina 180 segundos ou mais, bloqueando assim dispositivos mal configurados ou com problemas.
-
Roaming: Enable CCKM/ SKC/ 802.11r quando possível.
ACL Posture Redirect / ACL Acesso limitado
Quando temos verificação de postura configurada no ISE, o dispositivo conecta e tem conectividade limitada, até informar o status de postura.

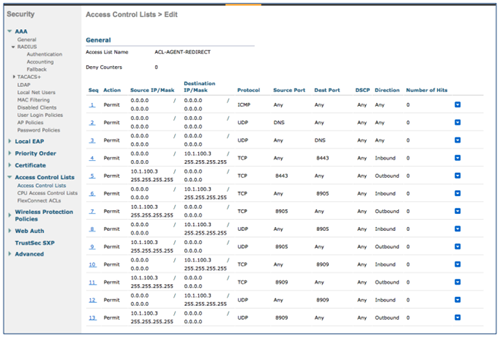

Neste tempo, para limitar o acesso e permitir a verificação da postura, uma ACL é aplicada à sessão. Nesta ACL permitimos DNS, e acesso a todos os PSNs nas portas TCP/8443 (esta é a porta padrão, se mudar no ISE devemos mudar também na ACL), TCP e UDP nas portas 8905 e 8909 (abaixo exemplo considerando que o IP do ISE é 10.1.100.3).
Além disso é importante permitir acesso aos servidores de remediação, como antivirus e WSUS, além do domain controller.
ACL WebAuth Redirect
Na ACL de redirecionamento para o portal de autenticação (rede de visitantes) devemos permitir consulta DNS, e acesso a todos os PSNs na porta 8443 (porta padrão para o portal Guest, se mudar essa porta no ISE, deve mudar também nesta ACL).
Na figura abaixo um exmplo, onde o IP do ISE é 198.18.133.27
Outras ACLs
Podemos ter uma ACL, opcionalmente, para limitar o acesso Guest. Geralmente nesta ACL bloqueamos todos os acessos à IPs privados e liberamos o resto.
Para outras conexões também podemos ter access-lists específicas, de acordo com as necessidades do ambiente.
Referências:
-
E alguns anos de experiência
Até a próxima.
