A configuração de route-maps no Cisco FMC (Firewall Management Center) permite controlar e modificar atributos BGP, como a comunidade BGP. No entanto, há uma particularidade: o FMC não aceita a notação padrão ASN:VALUE (ex: 65000:200). Em vez disso, exige um único número inteiro dentro do intervalo 1-4694967295.
Neste post, vamos entender como marcar comunidades BGP no FMC e como converter a notação ASN:VALUE para o formato aceito.
O que é uma comunidade BGP?
Atributos de comunidade BGP são usados para agrupar rotas e aplicar políticas específicas em diferentes ASNs (Autonomous System Numbers). Algumas comunidades bem conhecidas incluem:
-
no-export (65535:65281) → Não exporta a rota para AS vizinhos
-
no-advertise (65535:65282) → Não anuncia a rota para ninguém
-
local-as (65535:65283) → Mantém a rota dentro do próprio ASN
Além dessas, podemos criar comunidades personalizadas para controlar a propagação de rotas.
Criando um route-map para marcar comunidades no FMC
No Cisco FMC, ao configurar um route-map, seguimos os seguintes passos:
-
Acesse Objects > Route map
-
Crie ou edite um route-map
-
Na seção “Set Clause”, selecione BGP Clause > Community
-
Informe o número da comunidade no campo obrigatório

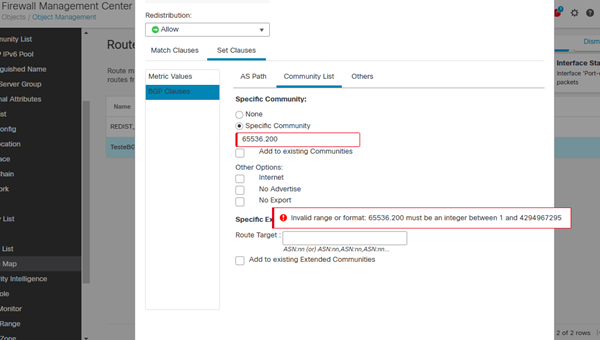

Atenção: O FMC não aceita o formato ASN:VALUE (ex: 65000:200). Em vez disso, é necessário converter esse valor para um número inteiro de 32 bits.
Convertendo ASN:VALUE para o formato aceito no FMC
O Cisco FMC armazena comunidades BGP como um número de 32 bits. A conversão é feita da seguinte maneira:
(ASN × 65536) + VALUE = Número Inteiro
Exemplo de Conversão: 65000:200
(65000 × 65536) + 200 = 4259840000 + 200 = 4259840200

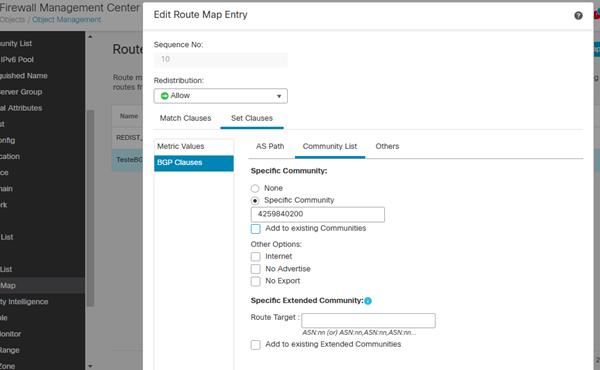

No Cisco FMC, você deve inserir 4259840200 em vez de 65000:200.
E para confirmar, podemos usar o comando show run route-map na CLI.
Mudando a notação
Se quiser ver na CLI a informação no formato ASN:Community, use o flexconfig e aplique o comando bgp-community new-format.
Quando for configurar comunidades BGP no Cisco FMC usando route-map, lembre-se deste detalhe e converta corretamente a notação ASN:VALUE para um número inteiro de 32 bits antes de aplicá-la.
Isso evita erros e garante que as políticas de roteamento funcionem conforme esperado.
Até a próxima.
